Opis

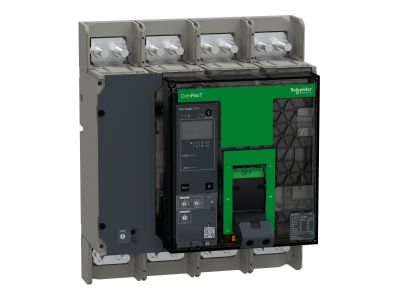

C125H42AFM to wyłącznik należący do serii ComPacT NS630bN do NS3200, nowa generacja. ComPacT nowej generacji zachowuję te same parametry co jego poprzednik, dodatkowo jest wyposażony w przezroczystą przednią pokrywę zapewniającą widoczność elementów pomocniczych, przełącznik z ergonomiczną nakładką oraz opcjonalną diodę LED sygnalizującą wyzwolenie. W aparacie można też zamontować nowy bezprzewodowy styk pomocniczy OF/SD w protokole komunikacyjnym ZigBee. ComPacT NS1250H to kompletny 4-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni i zdolności wyłączania.Jest to wyłącznik stacjonarny z ręcznym sterowaniem. Jest to optymalny wybór dla wszystkich standardowych i specyficznych zastosowań. Zdolność wyłączania aparatu (Icu) wynosi 70kA przy 415VAC 50/60Hz. Napięcie robocze to 690 V AC 50/60 Hz. Wyłącznik może być obsługiwany ręcznie za pomocą przycisków ON, OFF lub push to trip. Jest on wyposażony w elektroniczną jednostkę sterującą MicroLogic 2.0A o obciążeniu 1250A. Jednostka sterująca MicroLogic 2.0A zapewnia regulowane zabezpieczenia przeciążeniowe, krótkozwłoczne, bezzwłoczne i ziemnozwarciowe (ANSI 49/50). MicroLogic 2.0A wyposażony jest w cyfrowy wyświetlacz LCD oraz wyświetlacz wartości skutecznych prądów (amperomierz). Do wyłącznika dostępnych jest wiele dodatkowych funkcji oraz akcesoriów. Wymiary to 327 mm (wysokość) x 280 mm (szerokość) x 147 mm (głębokość). Urządzenie jest zgodne z międzynarodowymi normami IEC 60947-1 i IEC 60947-2. ComPacT NS nowej generacji jest częścią architektury EcoStruxure Power. Nowa generacja ComPacT NS stawia większy nacisk na ekologię dzięki nowym opakowaniom podlegającym całkowitemu recyklingowi.
